程序化生成触手模型

需求

• 地上作为引导的触须，形态类似干枯的树枝。

思路

• 单纯用样条线过于简陋，无法满足这种蔓延曲折的效果。

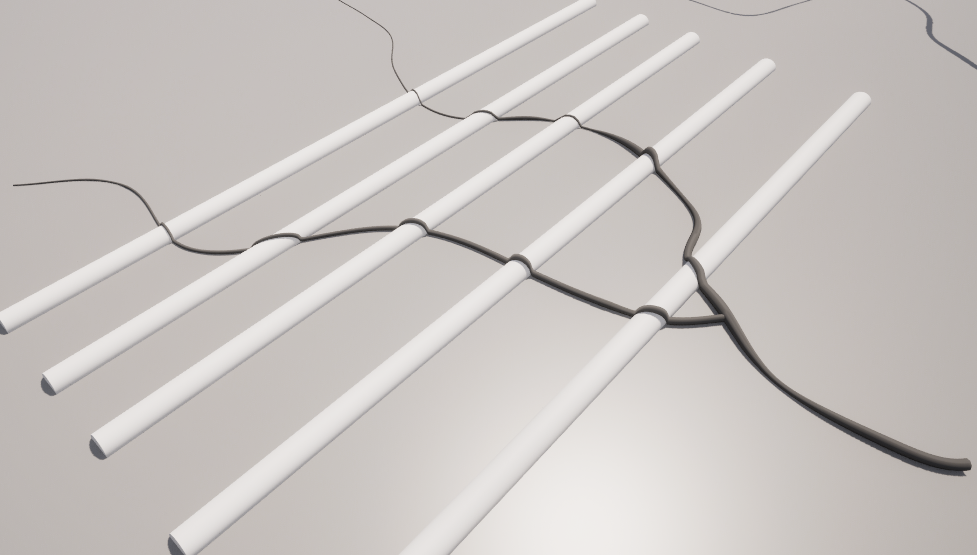

• 以样条线为引导，沿着样条线采样点，再给采样点添加噪声位移Offset。根据点的位置生成procedural mesh。

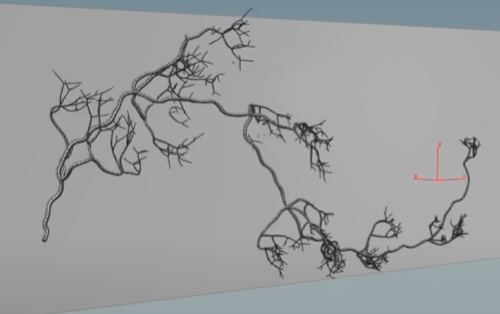

• 参考：
• 在UE中用C++实现。

制作

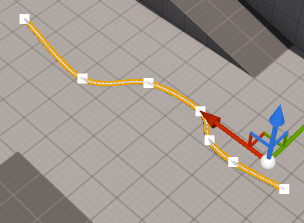

1. 在样条线上每隔一段距离采样一个点，在点的周围生成一圈顶点，把每段链接起来生成三角形（这里利用UE的procedural mesh）。这样就会有一段沿着样条线生成的管子模型。

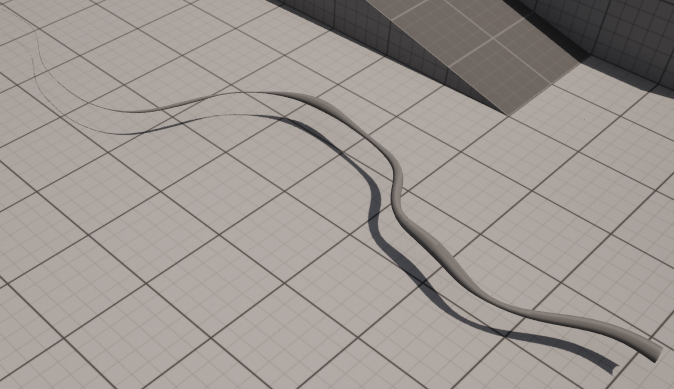

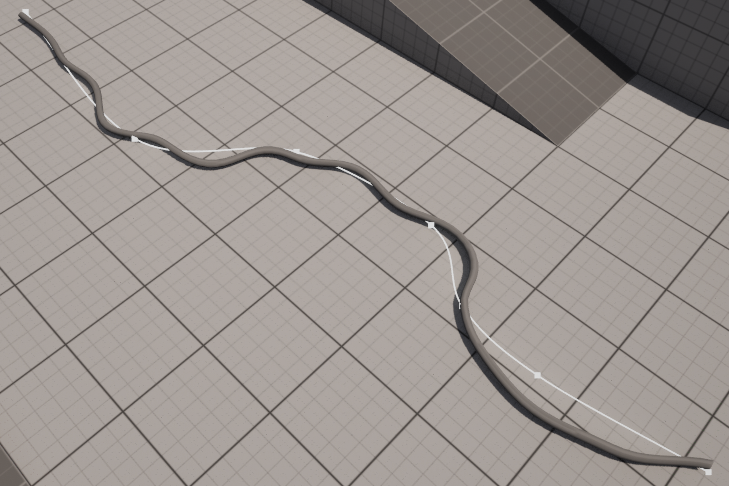

2. 给采样点添加随机位移，调整Perlin noise Frequency，这样生成的模型也会有弯折。每个采样点要储存位置，旋转，半径，距离。
3. 沿着采样点的距离缩小半径(用一个曲线决定半径的multiplier)，并且同样添加噪点，增加或者减少半径，看起来会比较自然允许用户调节单独一个点的半径大小

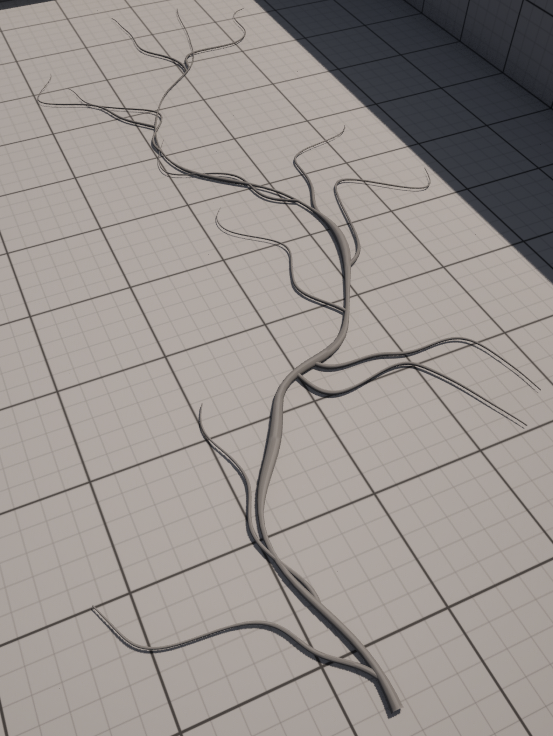

4. 生成主干之后就可以生成分支了。先在主干的采样点中随机选点，确定分支的位置，然后用相同的方法生成分支。允许用户调节分支生成范围和角度。
5. 可以将采样点吸附到地面，然后再生成模型。这样就能达到模型贴住地面的效果。
6. 再叠加一层Voronoi noise，可以制造一些比较硬的转折。

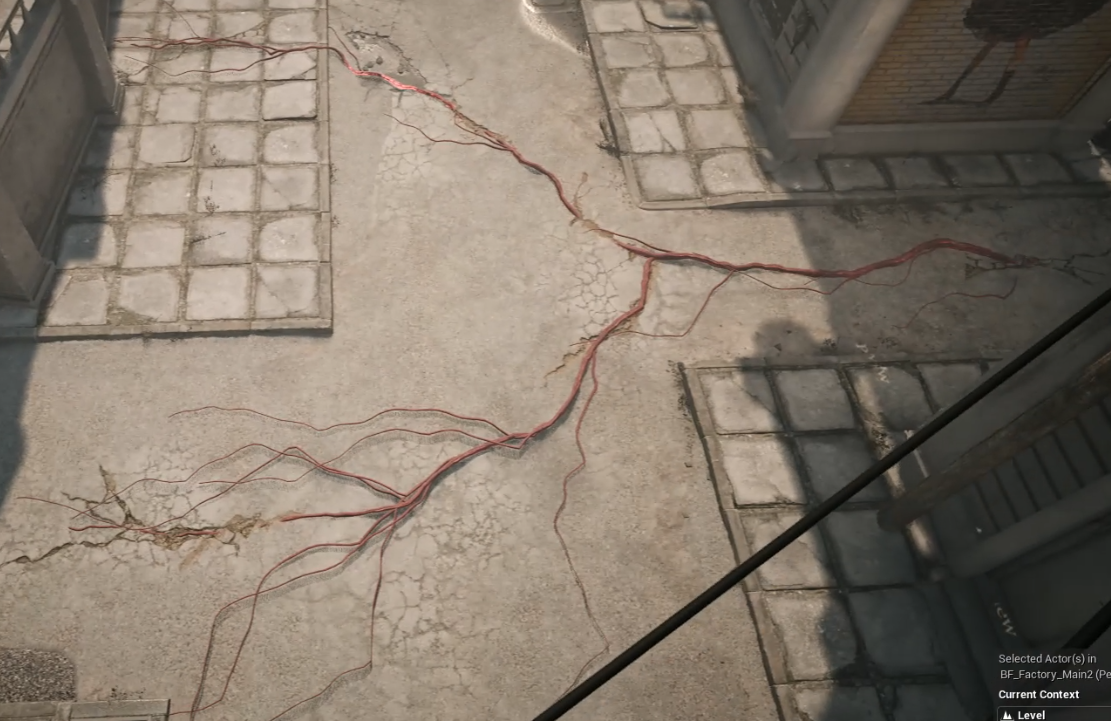

7. 最后的效果：

总结

原理就是沿着Spline撒点，然后将点连起来生成模型。可以考虑多叠一层有硬转折的噪点，让形态更好。
